Kompaktní horizontální obráběcí centrum

1

Vysoká tuhost a dlouhodobá přesnost

Základna, pracovní stůl, sloup, příčný nosník, posuvné sedadlo a beran jsou vyrobeny z vysoce -kvalitního litého písku z pryskyřice a vysoce-pevnostní vysoce{2}}litiny. Procházejí kompletním procesem tepelného zpracování pro eliminaci zbytkového pnutí a jsou vybaveny dostatečnými výztužnými žebry, aby celý stroj měl dostatečnou pevnost, tuhost a vysokou stabilitu.

Všechny hlavní mechanické odlitky jsou vyrobeny z-litiny s vysokou tuhostí, aby byla zajištěna nejlepší strukturální stabilita. Sloup, základna a sedlo jsou skříňové konstrukce. V kombinaci s rozumným vyztužením šlach a kostí nejen zvyšuje strukturální tuhost, ale také minimalizuje tepelnou deformaci.

Charakteristika vodicích kolejnic os X a Y: Dvojice vodicích kolejnic os využívá dvě-težké lineární vodicí kolejnice, které mají malý koeficient tření a vysokou citlivost. Má nízké vibrace při vysoké rychlosti a žádné plazení při nízké rychlosti. Přesnost polohování hnací hřídele je vysoká a výkon servopohonu je vynikající. Zároveň má velkou nosnost-a dobrý antivibrační-výkon při řezání, což může zlepšit dynamické vlastnosti obráběcího stroje, zvýšit stabilitu přesnosti a životnost obráběcího stroje. Vodicí kolejnice příčného nosníku hřídele využívá dvě-težké lineární vodicí kolejnice. Vodicí lišty jsou uspořádány stupňovitě, s velkým rozpětím a dostatečnou ohybovou tuhostí a torzní tuhostí.

2

stojanový sloup

Sloupy mají symetrický a vynikající design vyvážení, což prokazuje jedinečnou přesnost zpracování.

3

kuličkový šroub

Tříosý kuličkový šroub je předepnut-, aby účinně potlačoval problém tepelné deformace.

4

Volitelný zásobník nástrojů (specifikujte při přizpůsobení)

Struktura zásobníků nástrojů zahrnuje zásobníky nástrojů řadového typu, typu lopaty, diskového typu a řetězového typu.

5

Zařízení pro chlazení vřetena

Na straně hlavní hřídele je instalováno boční chladicí zařízení. Vyznačuje se dvojím-účelovým designem pro proplachování vodou a proplachování vzduchem, které dokáže rychle odvádět teplo z nástroje a obrobku a účinně tak zlepšit přesnost zpracování. Lze jej naprogramovat pro ovládání spínačů.

6

Pokročilý CNC ovladač

Tento stroj může být vybaven importovanými CNC systémy, včetně Mitsubishi (Japonsko), Fanuc (Japonsko), Siemens (Německo) a dalších značkových CNC řídicích jednotek.

Tříosé servomotory a zesilovače jsou dodávány jako kompletní sada výrobcem systému.

Osy X, Y a Z jsou poháněny střídavými servomotory jako zdrojem energie s kuličkovými šrouby jako součástmi převodovky.

Kuličkové šrouby jsou upevněny a podepřeny na obou koncích.

U tříosých ložisek se používají dovážené speciální sady přesných ložisek pro podepření s obousměrným předpětím-, což zajišťuje tuhost posuvu a životnost šroubů.

Pro kuličkové šrouby osy Y- delší než 6 metrů je k dispozici pokročilá pomocná nosná konstrukce, která účinně zabraňuje chybám v přesnosti způsobeným průhybem šroubů s dlouhým -pojezdem v důsledku gravitace.

Motor osy Z- je vybaven funkcí automatické brzdy.

V případě výpadku proudu brzda automaticky zablokuje hřídel motoru, aby se zabránilo otáčení.

7

chladicí zařízení

Elektrická ovládací skříň je vybavena teplosměnným ventilátorem a volitelně je k dispozici také chladicí jednotka klimatizace.

Vysoce výkonný -výměník tepla udržuje konstantní teplotu uvnitř elektrické ovládací skříně a chrání elektronické součástky, ovladače a ovladače motoru.

8

Pracovní lampa

Vodotěsná pracovní lampa s měkkým světlem pro bezpečný a pohodlný provoz.

9

Výměna vřetena a nástroje

Volitelný řemenový pohon nebo vysokorychlostní vřeteno s přímým pohonem. Uvolňovací mechanismus nástroje nárazníkového typu chrání vřeteno a ložiska; pneumatický válec zlepšuje efektivitu výměny nástroje.

10

Mechanická struktura

Nosníková portálová konstrukce bez hydraulického systému, vyznačující se nízkou hlučností, stabilním pohybem a bez rezonance.

11

Termostatický systém vřetena

Olejový chladič udržuje vřeteno na konstantní teplotě při vysokých otáčkách.

12

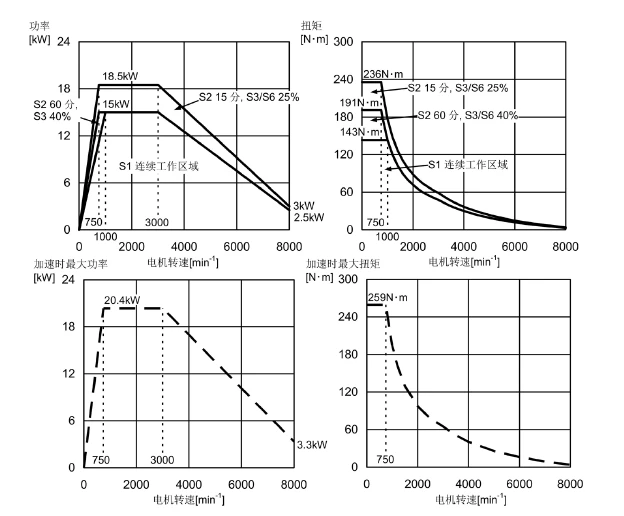

Úvod a charakteristiky tří{0}}motorů a vřetenových motorů

Hlavní hřídel může být volitelně vybaven převodovkou nebo konstrukcí redukční převodovky ZBF, která může zvýšit točivý moment hlavního hřídele. Poměr redukce je 1:4, standardní. Jak je znázorněno na následujícím obrázku;

13

Normy, které CNC obráběcí centra splňují

Okolní teplota testovaná GB/T musí vyhovovat ustanovením GB1093-89

2.Standard přesnosti provedení:GB/T19362.2-2017

3. Elektrický systém obráběcího stroje odpovídá elektrické normě GB 5226.1-2008

14

Mazání stroje, mazání obráběcího stroje se dělí na dvě formy: automatické mazání tukem, mazání řídkým olejem.)

Tukem-mazané díly: Tři souřadnicová ložiska;

Části automatického mazání tenkým olejem: pár kuličkových šroubů, lineární vodicí lišta, pár třecích vodicích lišt složený z litiny a plastového povlaku. Automatické mazání řídkým olejem je plně automatický režim s časovaným a kvantifikovaným provozem. Akce je automaticky řízena numerickým řídicím systémem a lze ji detekovat a alarmovat. Podrobnosti o použití oleje viz bod 9.

15

ochranné zařízení obráběcího stroje

1, Vodicí lišta lože (osa X{1}}) obráběcího stroje má teleskopický ochranný kryt z kovové oceli o síle 200 kg na metr čtvereční. Vodicí lišta paprsku (osa Y-) využívá měchovou-ochranu. Celý obráběcí stroj je vybaven jednoduchou ochranou, která zabraňuje rozstřikování železných pilin a chladicí kapaliny, což umožňuje obsluze pracovat v bezpečném a pohodlném prostředí. Standardní plech je jednoduchá verze plechu (obrázky vzhledu plechu jsou uvedeny ve smlouvě).

2,Pokud uživatel požaduje plně uzavřený plech, mělo by být ve smlouvě při nákupu uvedeno, že se jedná o přizpůsobenou verzi.

16

Barva laku a balení

1, Barva obráběcího stroje je převážně železná šedá a má přednost standardní barevná značka výrobce. Pokud má uživatel speciální požadavky, měly by být požadavky na barvu jasně uvedeny při podpisu smlouvy.

2, Standardem pro vnější ochranu obráběcích strojů je plech a práškové lakování. Kromě elektrických skříní a příslušenství obráběcích strojů, které jsou zabaleny v pevných dřevěných bednách, je hlavní obráběcí stroj přepravován jako holý stroj, aby byla zajištěna doba instalace obráběcího stroje.

17

Základ obráběcího stroje

1, Výrobce poskytuje základní výkresy obráběcího stroje. Uživatel je musí realizovat v souladu s výkresy. Základem musí být pevná, tuhá, hladká betonová-vyztužená konstrukce a musí splňovat všechny požadavky výkresů základů (podrobnosti viz bod 10).

2, Standardním místem instalace zařízení je pozemní instalace. Hlavní jednotka a veškeré související příslušenství jsou umístěny na zemi. Pokud je v budově továrny výškový limit, lze základy zapustit a mělo by to být uvedeno ve smlouvě; jinak nebude ve výchozím nastavení zapuštěn.

3,Pokud je základ zařízení nestandardní, je výrobce (servisní personál) povinen předložit požadavky. Pokud je uživatel nepřevezme nebo neupraví a nainstaluje nestandardní základ, způsobí to deformaci obráběcího stroje, nesplnění požadavků na přesnost použití nebo nadměrné mechanické zatížení během budoucího používání zařízení. Poplatky za službu nese uživatel.

Položka

Jednotka

WH1250A/B

Pracovní obsah

-

-

Pracovní velikost stolu

mm

1250×1250

Počet pracovních stolů (typ B s dvojitými stoly)

ks

1 / 2

Standardní přesnost indexování tabulek

″

0.001″

Volitelné vlastní indexování tabulek

stupeň

1 stupeň, 5 stupňů, 90 stupňů, 180 stupňů

Max. Průměr houpačky nad stolem

mm

2200 / 2700

Cestování v ose X-

mm

2000 / 2500

Pojezd osy Y- (vertikální pohyb vřeteníku)

mm

1200

Cestování v ose Z-

mm

1200

Vzdálenost od středu vřetena k povrchu stolu

mm

120 – 1320

Vzdálenost od vřetena ke středu stolu

mm

600 – 1800

Slot tabulky T- (šířka × množství)

mm

11-24

Volitelné závitové otvory

-

24-M16

Kapacita zatížení na stůl

kg

3500

Specifikace vřetena a vřeteníku

-

-

Kužel vřetena

-

BT50–190

Rychlost pohonu řemenem vřetena

ot./min

4000, 6000

Volitelná rychlost přímého pohonu vřetena

ot./min

6000, 8000

Volitelný převodový poměr vřetena

-

1:1 / 1:4

Systém podávání

-

-

Specifikace kulového šroubu osy

mm

63 / 63 / 63

Rychlost rychlého posuvu v ose X-

m/min

24

Rychlý posuv osy Y-

m/min

24

Rychlost rychlého posuvu osy Z-

m/min

24

Rychlá rychlost otáčení osy B-

ot./min

10

Specifikace lineárního vedení osy X/Y/Z-

mm

Váleček 55/55/55

Typ připojení motoru

-

Přímá spojka

Výkon hlavního motoru

kW

22

Točivý moment motoru v ose X-

N·m

40

Točivý moment motoru osy Y-

N·m

40

Točivý moment motoru osy Z-

N·m

40

Točivý moment motoru osy B-

N·m

30

Přesnost polohování os

mm

±0.005 / 300

Přesnost polohování opakování os

mm

±0.003 / 300

B-přesnost polohování osy

″

10″

Přesnost opakování polohy osy B-

″

5″

Minimální přírůstkový pohyb

mm

0.001

Hydraulický a pneumatický systém

-

-

Tlak vzduchu

MPa

0,65 (6,5 kg/cm²)

Kapacita nádrže chladicí kapaliny

L

550

Kapacita mazacího oleje

L

4

Držák nářadí a systém ATC (Specifikujte při objednávce)

-

-

Typ zásobníku nástrojů

-

Typ disku s ramenem

Volitelná kapacita zásobníku nástrojů

ks

24, 32, 40

Volitelný zásobník nástrojů typu řetězu

-

Typ řetězu

Kapacita zásobníku nástrojů

ks

40, 50, 60, 80

Čas výměny nástroje (T-T)

sek

5.2

Max. Hmotnost nástroje

kg

18

Max. Průměr nástroje / Přilehlá vůle nástroje

mm

Ø110 / Ø200

Celkové rozměry

-

-

Přibl. Hmotnost (A / B)

t

24 / 28.5

Délka stroje (A / B)

mm

6800 / 10800

Šířka stroje

mm

9200

Max. Výška stroje

mm

4800

Min. Výška stroje

mm

4600

Struktura stroje

-

Obrácený T-typ

Typ dopravníku třísek

-

Dvojitý šroub + jednoduchý řetězový talíř

BSH-450

BSH-500

BSH-630

BSH-800

BSH-1000

pracovní stůl (mm)

Velikost stolu

450*450

500*600

630*700

800*800

1000*1000

Počet pracovních stolů

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Indexování tabulky

1 stupeň *360

0,001 stupně

1 stupeň *360

0,001 stupně

1 stupeň *360

0,001 stupně

1 stupeň *360

0,001 stupně

1 stupeň *360

0,001 stupně

Převodový poměr stolu

180

240

240

200

200

Typ měniče palet

Rotační

Rotační

Rotační

Otočný-Stlačení-Vytažení

Otočný-Stlačení-Vytažení

Čas výměny palety

18S

24S

24S

50S

70S

Max. Zatížení stolu (kg)

450

600

950

1500

2000

Typ povrchu stolu

24*M16

24*M16závitové otvory

24*M16závitové otvory

24*M16závitové otvory

24*M16závitové otvory

Max. Průměr otáčení obrobku (mm)

Singl

Dvojí

Ø 750 mm

Singl

Dvojí

Ø1600

Ø1600

Cestovat

Osa X- (tabulka vlevo-vpravo) (mm)

600

740

1050

1300

1600

Osa Y- (vřeteník nahoru-dolů) (mm)

540

680

750

1000

1000

Osa Z- (sloupec vpřed{1}}dozadu) (mm)

550

650

900

1000

1000

Vřeteno (BT50)

Max. Rychlost vřetena (ot./min.)

8000

6000

6000

6000

6000

Vzdálenost od středu vřetena ke stolu (mm)

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Singl

Dvojí

Šroub a vzdálenost

Vzdálenost od vřetena ke středu stolu (mm)

60-610

130-780

130-1030

200-1200

200-1200

Kuličkový šroub osy X/Y/Z (průměr × vedení)

40*16

40*12,50*12

40*12,50*12

50*12

50*12

Časopis nástrojů

Kapacita zásobníku nástrojů

Disk24T

Disk24T

Disk24T

Disk24T

Disk24T

Max. Průměr nástroje / Délka (mm)

Ø80/300

Ø112/300

Ø112/300

Ø112/300

Ø112/300

Max. Hmotnost nástroje (kg)

8

15

15

15

15

Prům. Čas výměny nástroje (T-T) (s)

2S

3-5S

3-5S

3-5S

3-5S

Rychlý přechod

X,丫,Z(mm/min)

40

24

24

24

24

Rychlost osy B-(ot./min)

15

10

10

10

10

Opakovaná přesnost polohování

X,Y,Z(mm/min)

0,01 (plný zdvih)

0,01 (plný zdvih)

0,01 (plný zdvih)

0,012 (plný zdvih)

0,012 (plný zdvih)

B-osa (ot./min)

10"

10"

10"

12"

12"

opakování

0,006 (plný zdvih)

0,006 (plný zdvih)

0,006 (plný zdvih)

0,008 (plný zdvih)

0,008 (plný zdvih)

polohová přesnost

Osa B- (-)

5"

5"

5"

6"

6"

systém (fanuc)

Výkon motoru vřetena (Kw)

15/18.5

18.5/22

18.5/22

22/26

22/26

Jmenovitý točivý moment motoru hlavního hřídele

95.4/147

117/175

117/175

převodovka 560/792

převodovka 560/792

Výkon tří-osých a B{1}}osých motorů (Kw)

4/7/4/3

4/7/4/3

4/7/4/3

7/7/7/3

7/7/7/3

Poptávka po napájení (kva)

50

50

50

50

50

kalendář

Vnější rozměry optického stroje (mm)

Jeden 4000*2500*2700

Jeden 3700*3000*2500

Jeden 4500*3500*3000

Jeden 5000*4200*3500

Jeden 5000*4500*4000

hraniční rozměr

Duální 5500*2500*3000

Duální 5500*3500*3000

Duální 5500*3500*3000

Duální 7600*4250*3850

Duální 8000*5500*4500

hmotnost

čistá hmotnost

(kg)

Jeden 10 000

Jeden 13000

Jedna stanice 13000

Jeden 15000

Jeden 20 000

Jeden 22 000

Duální 11000

Duální 14000

Duální 17000

Duální 25 000

Duální 27 000
